性能 | 重復定位精度 | mm | ±0.05 | |||
導程(同步輪周長) | mm | 40 | ||||
速度 | mm/s | 500 | 1000 | 1600 | ||
最大參考負重 | 水平使用 | kg | 50 | 30 | 15 | |
垂直使用 | kg | 25 | 15 | 7 | ||
適用扭矩 | n.m | ≤8 | ||||
可定長度 | m | 單支最長4米(超出需要拼接) | ||||
部品 | 軌梁寬度 | mm | 35 | |||
同步帶型號 | PU鋼絲帶STD5M-25 | |||||
同步輪規格 | STD5M-202 | |||||
導軌 | EGH15-2支，4個滑塊 | |||||
馬達容量 | 400W/750W | |||||

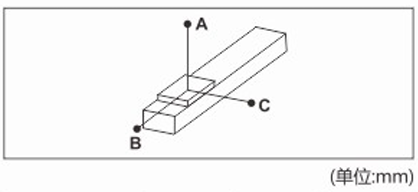

| 容許負載力矩表 | |||
| |||
| 水平安裝 | A | B | C |
10kg | 1794 | 688 | 538 |
| 20kg | 858 | 324 | 253 |
25kg | 670 | 251 | 197 |

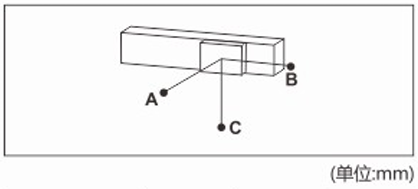

| 容許負載力矩表 | |||
| |||
| 壁掛安裝 | A | B | C |
15kg | 348 | 446 | 1170 |
| 18kg | 285 | 365 | 961 |
25kg | 197 | 251 | 670 |

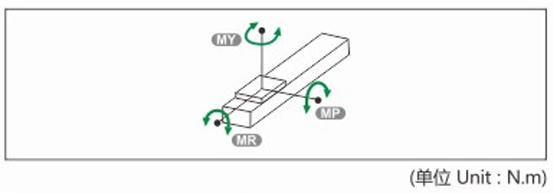

| 靜態容許負載慣量 | |
| |
MY | 794 |
| MP | 552 |
5kO | 485 |

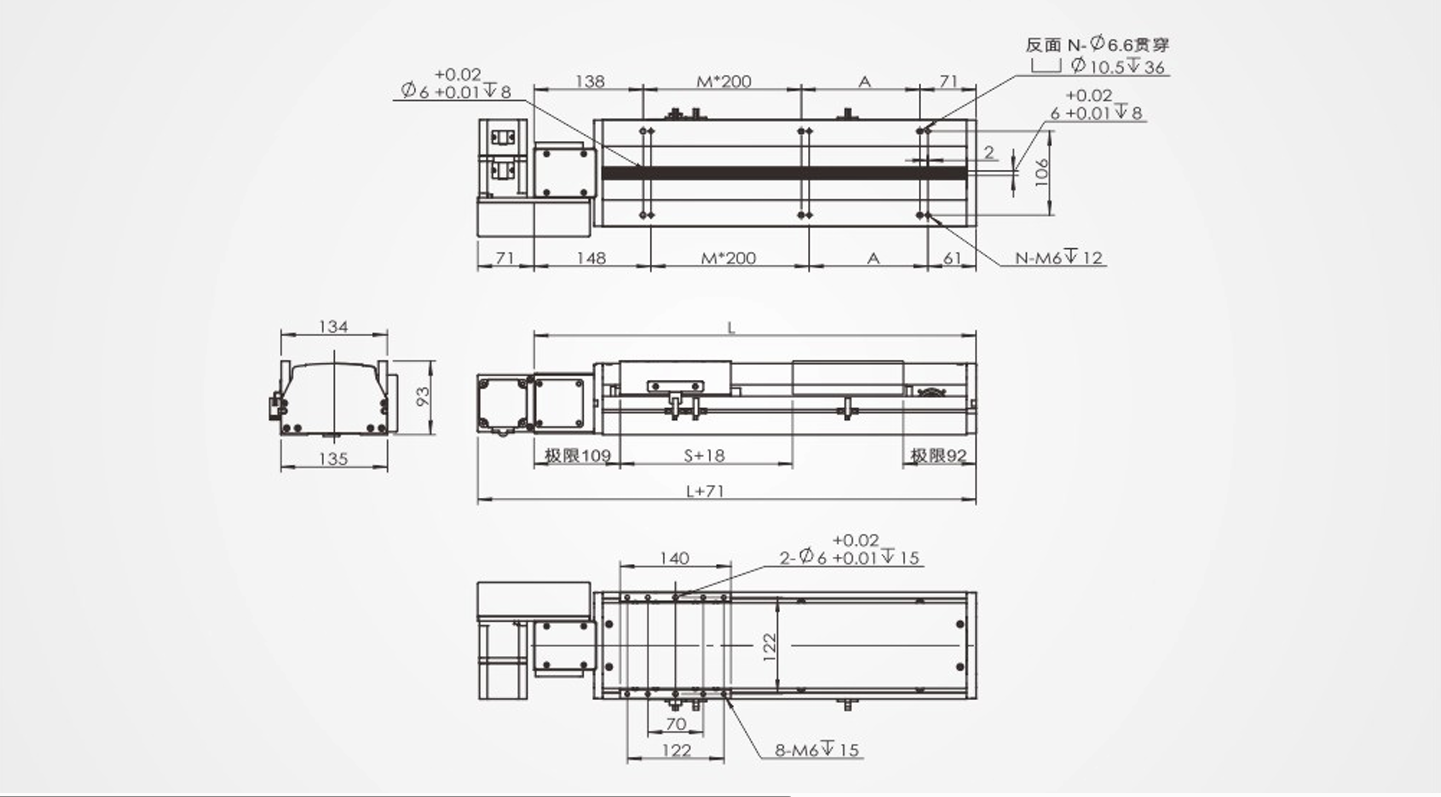

有限行程S | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| L | 409 | 459 | 509 | 559 | 609 | 659 | 709 | 759 | 809 | 859 | 909 | 959 | 1009 | 1059 | 1109 | 1159 | 1209 | 1259 | 1309 | 1359 |
A | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 |
M | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
N | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 |
KG | 8.3 | 8.8 | 9.3 | 9.8 | 10.3 | 10.8 | 11.3 | 11.8 | 12.3 | 12.8 | 13.3 | 13.8 | 14.3 | 14.8 | 15.3 | 15.8 | 16.3 | 16.8 | 17.3 | 17.8 |
