產品簡介 / Introduction

性能	位置重復精度		mm	±0.01
	螺桿導程		mm	5	10	20	40
	最高速度		mm/s	250	500	1000	2000
	最大參考負重	水平使用	kg	20	110	75	22
		垂直使用	kg	40	30	14	7
	定格推力		N	1388	694	347	174
	標準行程		mm	50-1050mm/50間隔
部品	AC伺服馬達容量		W	400
	滾珠螺桿外徑		mm	C7φ20
	高剛生直線滑軌		mm	W20*H15
	聯軸器		mm	12*14

容許負載力距表

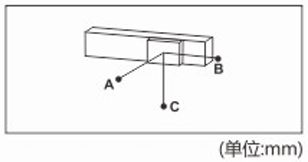

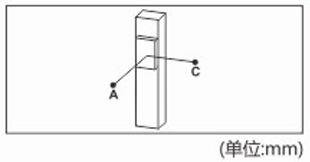

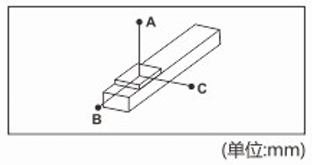

水平安裝		A	B	C		壁掛安裝		A	B	C		垂直安裝		A	C
導程5 Lead	70kg	3235	755	408		導程5 Lead	75kg	377	322	2988		導程5 Lead	20kg	1368	1368
	90kg	2482	263	306			95kg	288	246	2333			30kg	911	911
	120kg	1850	187	217			120kg	218	187	1850			40kg	683	683
導程10 Lead	65kg	1911	338	373		導程10 Lead	60kg	408	368	2092		導程10 Lead	15kg	1618	1618
	85kg	1445	248	276			80kg	296	266	1554			25kg	970	970
	110kg	1102	182	202			110kg	202	182	1102			30kg	808	808
導程20 Lead	35kg	1666	547	538		導程20 Lead	30kg	633	644	1961		導程20 Lead	10kg	1922	1922
	55kg	1030	331	328			50kg	365	369	1143			14kg	1377	1377
	55kg	733	231	230			75kg	230	231	733			-	-	-
導程40 Lead	15kg	1126	740	230		導程40 Lead	12kg	729	936	1417		導程40 Lead	4kg	2377	2377
	22kg	755	491	384			22kg	729	491	755			7kg	1356	1356
	-	-	-	-			-	-	-	-			-	-	-

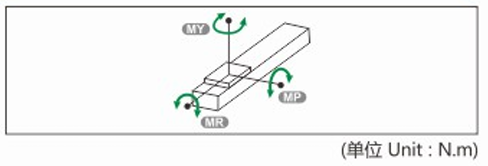

靜態容許負載慣量
MY	1032
MP	1034
MR	908

力距表所表示的數據，代表重心。

The torque value in the chart indicate the center of gravity.

符合型錄規范的正常使用下，保證壽命為5000公里。

Operation life is 5,000km when the product is using under thespecified conditions.

倒吊使用無法套用標準規范，如有需求請洽詢我司業務。

Data information is not for ceiling-mount inverse use.Contact us for the details if you want to appiy ceiling-mountinverseusage.

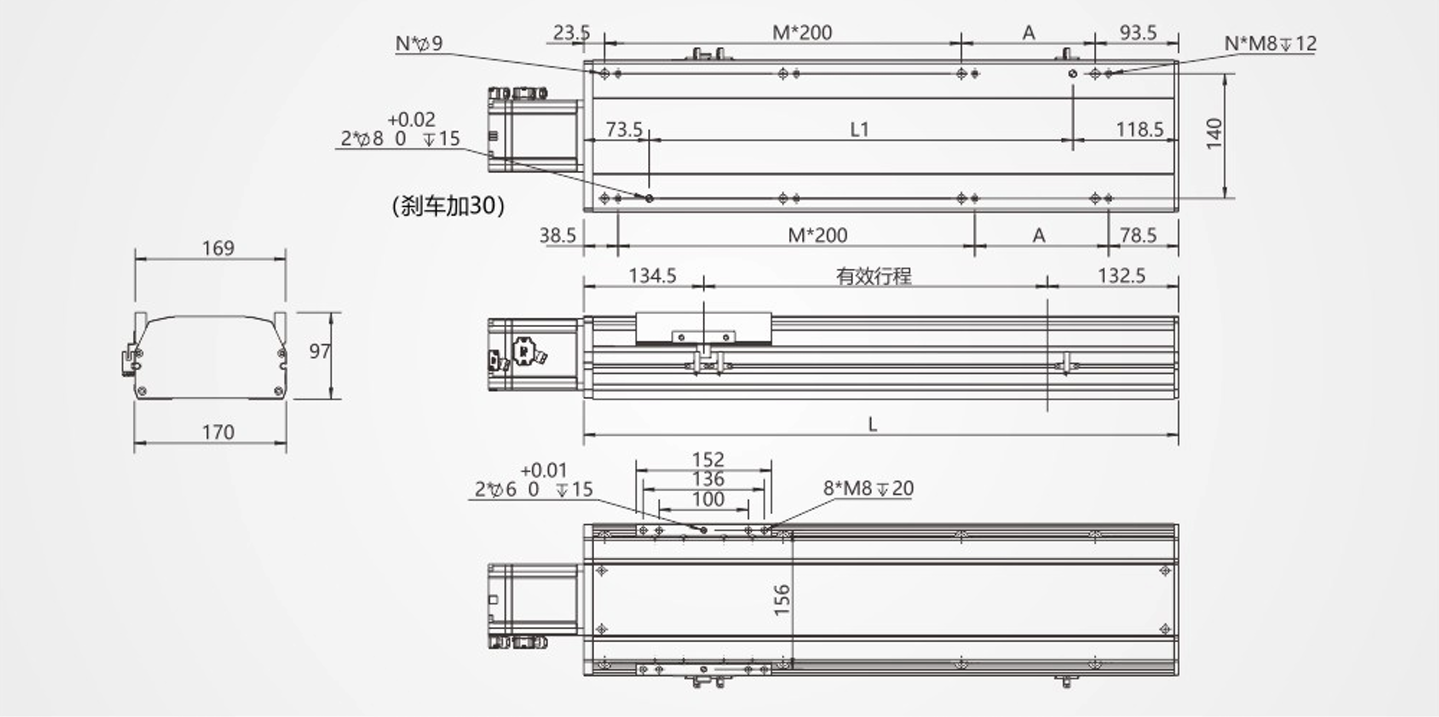

有效行程	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
L	317	367	417	467	517	567	617	667	717	767	817	867	917	967	1017	1067	1117	1167	1217	1267	1317	1367	1417	1467	1517
A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6
N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16
kg	9.61	10.2	10.79	11.57	12.34	13.11	13.88	14.65	15.42	16.19	16.96	17.73	18.5	19.28	20.05	20.82	21.59	22.36	23.13	23.9	24.67	25.44	26.21	26.98	27.75
